Welchen Messerwinkel sollte ich für meine Folie wählen?

30°, 45° oder 60° das ist hier die Frage?

Es gibt Plottermesser, speziell für Schleppmesserplotter in verschiedenen Winkeln. Welcher Winkel ist nur für welchen Einsatzbereich gedacht?

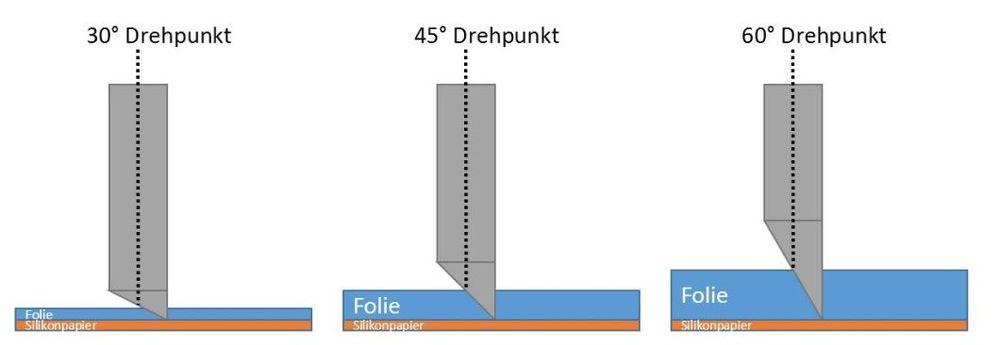

Ausschlaggebend ist die Materialstärke. Ein Schleppmesser richtet sich nach der Richtung aus, in die das Material oder der Schneidkopf bewegt wird. Viele Plottermesser haben einen Durchmesser von 1,5 mm, es gibt aber auch 0,9 mm (z. B. Graphtec) und 2 mm (z. B. Summa 55°). Das ist nicht viel, wenn man bedenkt, dass je nach Material Kräfte von etwa 20 g bis zu mehreren hundert Gramm auf das Messer wirken (bei der Summa S One einstellbar bis 600 g). Ziel ist, dass die Kraft möglichst zentriert auf das Messer wirkt und der Drehpunkt zentriert bleibt, um den Messerversatz (Offset) gering zu halten.

Dadurch wird das Schnittergebnis optimiert und die Haltbarkeit des Messers verlängert.

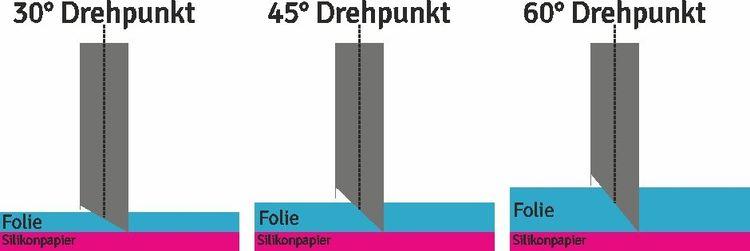

Bei dicken Materialien (z.B. Sandstrahlfolien wie Aslan S64, Reflexfolien wie Oracal 5600) muss ein größerer Winkel gewählt werden als bei extrem dünnen Materialien (Oracal 751), hier ist eher ein 30°-Messer zu wählen (bei Summa das 36°-Messer: Schleppmesser 36° für Schleppmesserplotter, Tangentialmesser 36° für die Summa T-Serie).

Welches Schneideplotter Messer für welche Folie? Die Winkel im Überblick

30° bis 36°: dünne Folien, Maskierfilm, kleine Schriften. Zum Beispiel das Roland-Messer 35° (auch für Maskierfilm), das Mimaki-Messer 30° oder das Summa-Messer 36° für dünne bis mitteldicke Folien und normale Schriften.
45°: der Allrounder für dünne bis mittelstarke Plotterfolien in Beschriftung und Schilderbau, z. B. für Roland, Mimaki, Mutoh Kona und Graphtec.
55° bis 60°: dicke Folien, laut unseren Artikelangaben für Textildruckfolien, Flock, Sandstrahl- und Reflexfolien, z. B. Summa 60° und Summa 55° für dicke Folien und Textildruckfolien, Mimaki 60° für Sandstrahlfolie und Flock oder das Original Roland-Messer 55° für fluoreszierende und reflektierende Folien. Maßgeblich ist das Datenblatt der Folie: Für die Flexfolien Siser HI-5 und Videoflex nennt Siser zum Beispiel 45°.

Was bedeutet der Offset, und welchen Wert stellen Sie ein?

Der Offset ist der Messerversatz: der Abstand zwischen der Schneidspitze und dem Drehpunkt des Schleppmessers. Er hängt vom Messer ab, nicht von der Folie. Stellen Sie am Plotter bzw. in der Schneidsoftware den Offset ein, den der Hersteller für Ihr Messer angibt. Die Werte unserer Messer stehen unten je Plotter-Hersteller, zum Beispiel 0,3 mm bei den PROcut-Messern 35° und 45° für Roland oder 0,75 mm beim Mimaki-Messer 60°.

Mit der Zeit nutzt sich das Messer ab, dabei verändert sich der Offset. Summa gleicht das bei seinen Schleppmesserplottern mit der Funktion OptiCut aus.

Welches Plottermesser für Flexfolie, und welche Klingentiefe?

Für Siser HI-5 und Siser Videoflex nennt Siser ein 45°-Messer. Maßgeblich ist das Datenblatt der Folie. Für HI-5 (90 µm) empfiehlt Siser 50 gf Andruck bei 25 cm/s, für die dickere Videoflex (250 µm) 90 gf bei 20 cm/s. Flexfolie wird gespiegelt geschnitten.

Eine Klingentiefe in Millimetern nennt Siser nicht. Geschnitten wird die Flexschicht, nicht der Polyesterträger: Laut Siser entgittern Sie nach dem Schneiden, legen das Motiv mit dem Träger auf das Textil, pressen es und ziehen den Träger erst danach ab. Laut unseren Artikelangaben sind die Summa-Messer 55° und 60° für dicke Folien und Textildruckfolien gedacht, das Mimaki-Messer 60° für Flock.

Wir haben folgende Schneideplotter Messer im Sortiment:

Plottermesser Summa

Die Schleppmesser 36° (Offset 0,45 mm) und 60° (Offset 0,5 mm) passen in den Kunststoffhalter für 1,5-mm-Messer, das 55°-Messer (Offset 0,9 mm) in den Messinghalter für 2-mm-Messer. Für die Summa T-Serie gibt es das Tangentialmesser 36°.

Plottermesser Mutoh

PROcut-Schleppmesser für Mutoh Kona in 30° (dünne Folien und Papier), 45° (dünne bis mittelstarke Folien) und 60° (dicke Folien), jeweils mit Offset 0,5 mm.

Plottermesser Graphtec

Das PROcut-Schleppmesser 45° mit 0,9 mm passt zu allen Graphtec-Schneideplottern und ist für dünne bis normale Folien gedacht. Messerhalter gibt es für 0,9-mm- und 1,5-mm-Messer (siehe unten).

Plottermesser Roland

Für alle Roland-Schleppmesserplotter gibt es die PROcut-Messer in 35° (dünne Folien und Maskierfilm, Offset 0,3 mm, blaue Kappe), 45° (dünne und normale Folien, Offset 0,3 mm, rote Kappe) und 60° (dicke Folien, Offset 0,5 mm, grüne Kappe). Das Original-Roland-Messer 55° ZEC-U5032 (Offset 0,25 mm) ist für fluoreszierende, reflektierende und PVC-Folien. Passende Halter: Roland XD-CH3 (Kunststoff) und Roland XD-CH4-BL (Metall).

Plottermesser Mimaki

PROcut-Messer 30° und 45° für Standardfolien (Offset 0,3 mm), 60° für Sandstrahlfolie und Flock (Offset 0,75 mm). Dazu die Mimaki-Originalmesser: SPB-0003 für Maskierfolie (Offset 0,15 mm), SPB-0030 für Standardfolien (0,30 mm), SPB-0005 für Sandstrahlfolien und Flock (0,75 mm) und SPB-0006 für Reflexfolien (0,75 mm).

Folie für Schneideplotter

Plotfolien kurzfristiger Einsatz
Plotfolien mittel-langfristiger Einsatz

Häufige Fragen zu Plottermessern

Eine feste Laufleistung in Metern oder Stunden steht in den Artikelangaben unserer Messer nicht. Viele PROcut-Messer, z. B. für Mutoh (Hartmetall) und Graphtec (Stahl), sind auf eine lange Standzeit ausgelegt. Für Sandstrahlfolie und Flock gibt es eigene Messer mit langer Standzeit für seltenere Messerwechsel, z. B. das Mimaki-Originalmesser SPB-0005. Mit der Abnutzung verändert sich der Offset des Messers.

Ein Schleppmesser richtet sich beim Schneiden nach der Bewegungsrichtung aus, dafür braucht es den Offset. Beim Tangentialmesser dreht der Plotter das Messer mit einem Motor in die Schneidrichtung. Laut Summa schneiden die Plotter der S Class 3 T-Serie damit auch schwere Sandstrahlfolien, Lackmasken und reflektierende Materialien. Das PROcut Tangentialmesser 36° passt in alle Modelle der Summa T-Serie.

Nein, Messer und Halter müssen zusammenpassen. Bei Summa gehören die 1,5-mm-Messer (36° und 60°) in den Kunststoffhalter, das 55°-Messer mit 2 mm in den Messinghalter. Für Graphtec gibt es Halter für 0,9-mm- und für 1,5-mm-Messer. Für Roland passen die Halter XD-CH3 (Kunststoff) und XD-CH4-BL (Metall), für die Mimaki CG-Serie gibt es einen Halter mit Feinjustierung.

Für Reflexfolien gibt es das Mimaki-Originalmesser SPB-0006 (Offset 0,75 mm) und das Roland-Originalmesser 55° ZEC-U5032 (Offset 0,25 mm) für fluoreszierende und reflektierende Folien. Für die Reflexfolien Oralite 5600 und 5650 empfiehlt Orafol vorzugsweise einen Flachbettplotter mit pneumatischem Schneidkopf.

Für dicke Folien nehmen Sie den großen Winkel: das PROcut-Messer Mimaki 60° (Offset 0,75 mm) bzw. das Mimaki-Originalmesser SPB-0005 für Sandstrahlfolien und Flock, für Roland das 60°-Messer (Offset 0,5 mm), für Mutoh Kona das 60°-Messer, für Summa das 55°- oder 60°-Messer.

Für feine Konturen und kleine Schriften gibt es das Mimaki-Originalmesser SPB-0003 für Maskierfolien (Offset 0,15 mm). Für Roland ist das PROcut-Messer 35° auch für Maskierfilm gedacht, für Summa das Originalmesser 36° für normale Folien, Schriften und Maskierfilm.
